| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | KINGHONEST |
| Chứng nhận: | ISO9001 |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Bao bì bảo vệ |
| Thời gian giao hàng: | 1-2 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10000 mét vuông / tháng |
| Tên: | đơn vị thủy lực | xe tăng: | được trang bị cửa kiểm tra, hít thở với bộ lọc, 2 công tắc cấp độ, 1 công tắc nhiệt độ, 1 chỉ báo mứ |
|---|---|---|---|
| Hai động cơ chính bơm: | nhóm P1 và P2 | Chức năng của máy bơm chính: | để duy trì tất cả các van điều khiển ở vị trí đóng / mở hoặc dưới sự kiểm soát liên tục. |
| PS1: | cung cấp tín hiệu áp suất dầu thấp | Tùy chọn: | Hệ thống nhiệt |
| Điểm nổi bật: | hydraulic power unit,hydraulic valve remote control system |
||
Hệ thống điều khiển

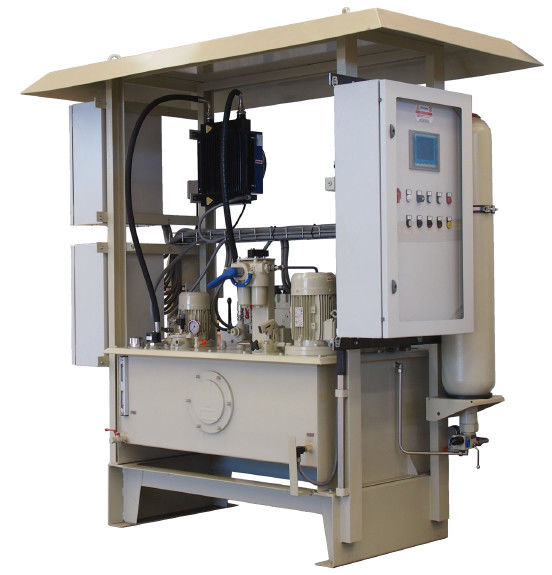

Các đơn vị năng lượng thủy lực được cung cấp với một bể thép phù hợp cho dịch vụ ngoài trời có thể thu thập toàn bộ khối lượng dầu có trong mạch. Bình xăng được trang bị cửa kiểm tra, hít thở với bộ lọc, 2 công tắc cấp độ, 1 công tắc nhiệt độ, 1 chỉ báo mức độ trực quan.
Hai nhóm bơm động cơ chính P1 và P2, mỗi nhóm được trang bị một động cơ điện, được cung cấp trên xe tăng; bơm dịch chuyển cố định có thể cung cấp tốc độ dòng chảy cần thiết ở áp suất 200 bar.
Một nhóm lọc / điều hòa được cấu tạo bởi bơm dịch chuyển cố định P3, bộ lọc với bộ phát hiện tắc nghẽn (DPS3) và bộ trao đổi (R) với quạt được điều khiển bởi bộ điều nhiệt bên trong được cung cấp trên tàu.
Chức năng của máy bơm chính là:
n ° 1 bơm hoạt động, để duy trì tất cả các van điều khiển ở vị trí đóng / mở hoặc trong điều khiển liên tục.
Máy bơm dự phòng n ° 1 được kích hoạt trên tín hiệu báo động từ công tắc áp suất thấp gắn trên ống phân phối chung của máy bơm
Tốc độ dòng bơm là đủ để đảm bảo thời gian hành trình tối đa cần thiết trong chế độ điều khiển cho mỗi van mà không cần sự can thiệp của bộ tích lũy.
Bốn công tắc áp suất được lắp đặt trong ống phân phối chung của các nhóm bơm động cơ, như sau:
PS1 cung cấp tín hiệu áp suất dầu thấp
PS2 cung cấp tín hiệu áp suất dầu tối thiểu trên đường cao cấp (tức là ngừng hoạt động).
PS3 dừng bơm hoạt động
PS4 khởi động máy bơm hoạt động
Một bộ tích lũy A1, liên tục được lắp vào ống phân phối, được lắp đặt trên bộ nguồn thủy lực để cấp thay đổi không gặp sự cố từ một nhóm động cơ / bơm sang nhóm khác.
Van tràn VS3 kiểm soát áp suất dầu trong mạch sơ cấp.
Hai van an toàn áp suất tối đa kín VS1 và VS2 được gắn trên máy bơm.
Một bộ lọc kép F được cung cấp với các bộ phát hiện tắc nghẽn điện DPS1-DPS2 được lắp đặt tại ổ cắm của bộ nguồn.
Bộ nguồn thủy lực được cung cấp với hai hộp đầu cuối: hộp thứ nhất dành cho cáp dụng cụ, hộp thứ hai dành cho động cơ điện.
Một bình tích áp (20 lít) hỗ trợ các máy bơm kiểm soát và hoạt động nhanh chóng của các van được kết nối.
Van điện từ cho các hành động khẩn cấp và van tỷ lệ cho chế độ điều khiển được lắp đặt trên xi lanh thủy lực.
Tùy chọn:
Hệ thống nhiệt
Tích lũy (10 lít)
Van giảm áp cho ắc quy có chứng nhận PED
Bơm tay
Dầu làm đầy đầu tiên
Bộ sạc và kiểm tra cho ắc quy
Tủ có PLC để quản lý HPU (không có nguồn điện từ)
Servocylinder tích hợp van điện từ và van tỷ lệ.
